Detailní popis

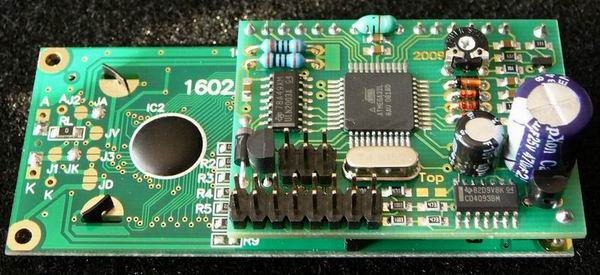

Modul univerzálního palubního počítače (dále jen PP) je určen pro vozidla s benzínovým motorem, která z výroby nemají PP instalován a instalace originálního PP je technicky neproveditelná, nebo finančně nákladná. Modul PP zobrazuje veškeré informace o ekonomii provozu vozidla s dalšími příjemnými doplňkovými funkcemi. Informace jsou zobrazovány na dvouřádkovém displeji v českém jazyce a s diakritickými znaménky, pro přizpůsobení ke konkrétnímu vozidlu je k dispozici rozsáhlé servisní menu.
Funkce modulu PP:
- Okamžitá spotřeba (l/hod. nebo l/100km)
- Průměrná spotřeba (l/100km)
- Spotřebované palivo
- Průměrná rychlost
- Ujetá vzdálenost
- Dojezdová vzdálenost
- Stopky
- Rychlost vozidla
- Zobrazení napětí autobaterie
- Množství paliva v nádrži
- Měření vnitřní teploty
- Taxametr
- Kontrola dobíjení autobaterie
- Výstup pro relé denního svícení
- Ovládání manuální klimatizace
Servisní menu umožňuje následující nastavení
- Nastavení rozměrů pneumatik
- Nastavení impulzů na jednu otáčku kola
- Nastavení impulzů na 1KM
- Nastavení vstupu pro měření spotřeby
- Nastavení uživatelského menu
- Nastavení velikosti nádrže PHM
- Kalibrace nádrže PHM
- Kalibrace měření ujeté vzdálenosti
- Korekce spotřeby
- Nastavení doplňkových funkcí
Ovládání modulu/Zobrazení

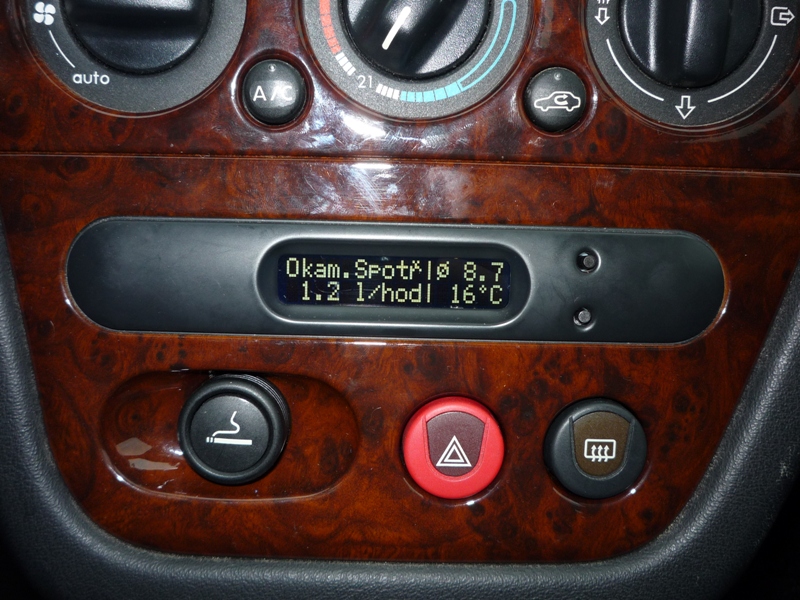

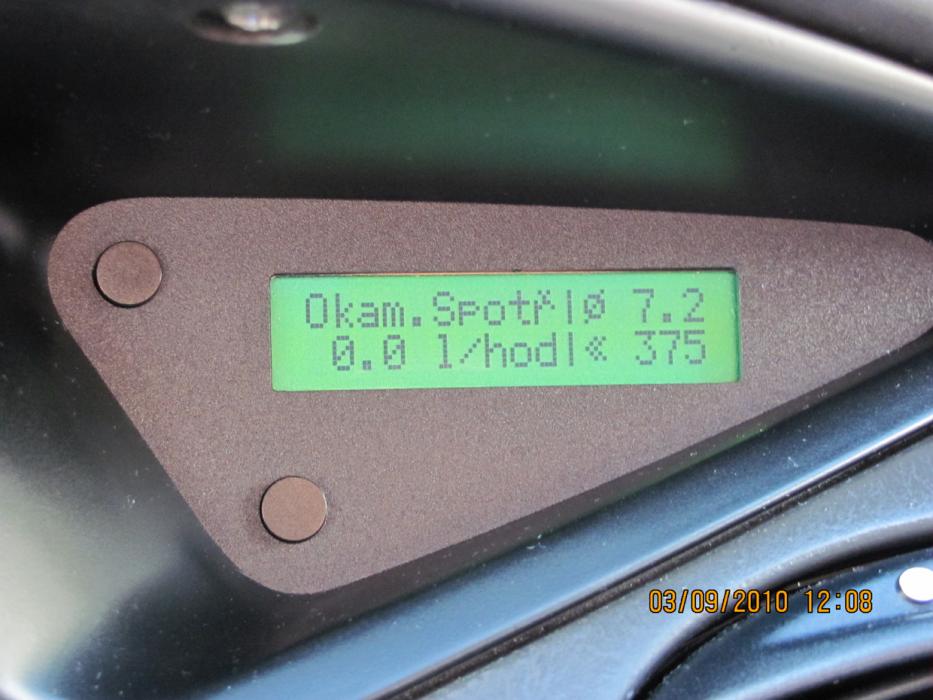

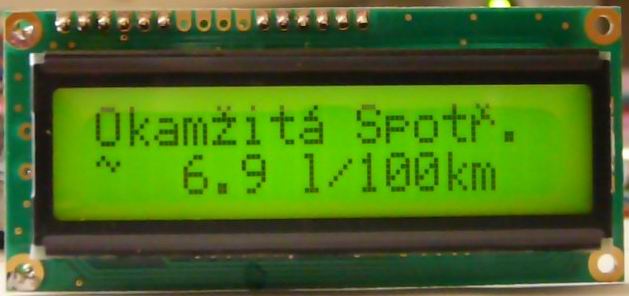

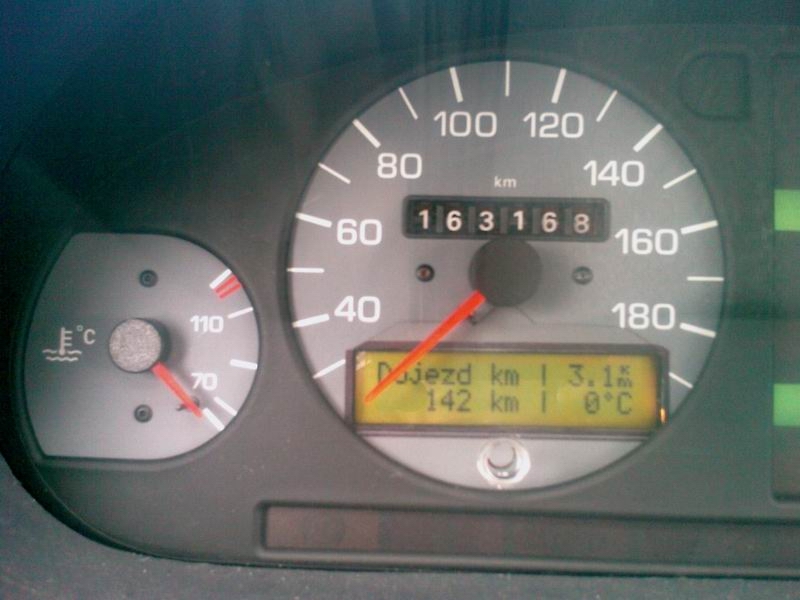

Ovládání modulu PP je řešeno dvěmi tlačítky (SET a RESet). Výběr funkcí se provádí tlačítkem SET, potvrzení, případně nulování parametru tlačítkem RESet. K zobrazení dat na displeji jsou k dispozici dva řádky o délce 16-ti znaků. V nastavení je možné si zvolit dva způsoby zobrazení dat. První způsob zobrazuje vybraný parametr na celém řádku (horní řádek název parametru, spodní řádek hodnotu parametru). Druhý způsob využívá z řádků pouze prvních deset znaků a zbylých šest znaků na koncích řádků slouží k zobrazení vybraných parametrů, které lze zvolit v servisním menu. Tuto druhou možnost využijeme v případě, kdy chceme mít na displeji zobrazeno více parametrů najednou.
Instalace modulu
Modul PP je navržen tak, aby jeho instalace byla max. jednoduchá. V základním zapojení je nutné připojit dva vodiče pro napájení (kostra a trvalých 12V), vodič signálu tachometru, vodič stavu paliva v nádrži, vodič s informací o spotřebě paliva a tři vodiče k ovládání PP. Napájení modulu PP, signál tachometru a vodič stavu paliva nalezneme na kabelovém svazku za přístrojovou deskou, vodič pro informaci o spotřebě připojíme na jeden ze vstřikovacích ventilů, vodiče pro ovládání modulu PP připojíme dle vlastní volby buď přímo na ovládací páčku k danému typu vozidla, případně na externě umístěná tlačítka.
Pro správnou funkci modulu PP je důležité správně nastavit měření ujeté vzdálenosti, měření spotřeby paliva a měření nádrže. Pro měření ujeté vzdálenosti je v modulu PP možné nastavit přímo počet impulzů na 1KM, který změříme právě pomocí modulu PP. Nebo pokud známe počet impulzů na jednu otáčku kola, tak zadáme tento počet a nastavíme přímo rozměr pneumatiky. Pro správné měření spotřeby se provede kalibrace po vyjetí jedné, či dvou nádrží PHM a hodnota korekční konstanty se poté zadá v servisním menu. Měření stavu nádrže je odlišné podle typu daného vozidla, takže pro tento účel se v servisním menu nachází kalibrační seqence, která umožní přizpůsobit modul PP téměř každému vozidlu.
|
