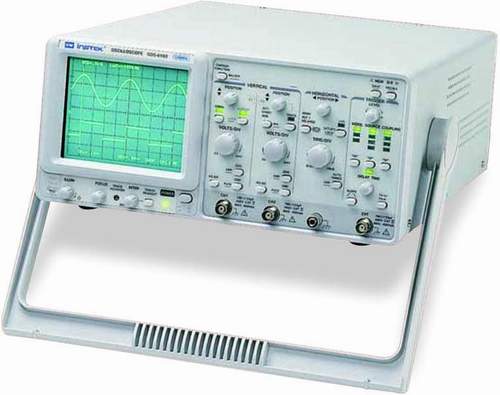

GOS-6103C Osciloskop 100MHz
Toto zboží se nachází v oddělení: Osciloscopy
|
|
|
|
Název a popis:
GOS-6103C Osciloskop 100MHz
Kód zboží: 111
Výrobce:
Tecpel co., ltd.
Záruční lhůta: 2 roky
Cena
41200,- Kč
( 49852,- vč. DPH )
Zeptat se prodejce
|
|
|
Detailní popis
Analogový Osciloskop s trasovacím výstupem 100 MHz, Dvoukanálový, Zpoždění průněhu Vestavěný 6 místný Digitální universální čítač 10 Paměťových předvoleb Nastavení čelního panelu Ulož & Obnov Automatický rozsah časové základny Trasovací výstup 7 měření Zámek Panelu nastavení Digital-Control Functions Bzučák - Alarm LED Indikátory TV Synchronizace Trigger Signal Output Z-Axis Modulation Input SMD Technologie, Vysoká stabilita a spolehlivost ( GOS-6103C bez schválení CE) Specifikace CRT Typ 6-palcový obdelníkový s rastrem; 0%, 10%, 90% a 100% značky 8 x 10 DIV (1 DIV=1 cm) Luminofor P31 Urychlovací napětí: přibližně 16 kV Plynule nastavitelné osvětlení Vstupní vazba osy Z : DC Citlivost : 5V nebo větší Maximální vstupní proud : 30V(DC+AC špička) at 1kHz nebo méně Šířka pásma : DC ~ 5MHz VERTIKÁLNÍ SYSTÉM Citlivost 2mV ~ 5V / DIV,11 kroků v sekvenci 1-2-5 Sensitivity Accuracy < 3% (5 DIV ve středu obrazovky) Vernier Vertical Sensitivity Continuously variable to 1 / 2.5 or less panel-indicate value Šířka pásma (-3dB) DC ~ 100MHz (2mV/DIV : DC ~ 20MHz) Doba náběhu 3.5nS (2mV/DIV : 17.5 nS) Signal Delay Leading edge can be monitored Max. vstupní napětí 400V (DC+AC špička) o 1kHz nebo méně Vstupní vazba AC, DC, GND Vstupní impedance 1MŁ[+2%// přibližně 25pF Vertikální režim CH1, CH2, DUAL (CHOP/ALT), ADD, CH2 INV. Omezení šířky pásma 20MHz Základní režim Rejection Ratio 50 :1 or better at 50kHz 8 div at 100MHz HORIZONTÁLNÍ SYSTÉM Horizontal Modes MAIN (A), ALT, DELAY (B) A(main)Sweep Time 50nS ~ 0.5S / DIV, continuously variable (UNCAL) B(delay)Sweep Time 50nS ~ 50mS / DIV Přesnost + 3% (+ 5% at x 10 MAG) Sweep Magnification x 10 (maximum sweep time 5nS / DIV) Hold Off Time Variable Doba zpoždění 1µS ~ 5S Delay Jitter Better than 1:20000 Alternate Separation Variable TRIGGER Trigger Modes AUTO, NORM, TV Trigger Source CH1, CH2, LINE, EXT Trigger Coupling AC, DC, HFR, LFR Trigger Slope "+" nebo "-" polarity nebo TV sync polarity Trigger Sensitivity Mode Frequency INT EXT AUTO 10Hz~20MHz 0.35 DIV 50 mV 20MHz~100MHz 1.5 DIV 150 mV NORM DC~20MHz 0.35 DIV 50 mV 20MHz~100MHz 1.5 DIV 150 mV TV sync signal 1 DIV 200 mVpp TV Sync TV-V, TV-H Max. napětí na vnějšm vstupu: 400V (DC+AC špička) o 1kHz Impedance vnějšího vstupu: 1MŁ[ + 5%, // přibližně 25pF X-Y OPERATION Mode X-axis :selectable CH1, CH2, EXT Y-axis :selectable CH1, CH2, CH1 and CH2 Sensitivity Accuracy 2mV ~ 5V/DIV+3%; EXT : 0.1V/DIV+ 5% X-axis Bandwidth DC ~ 500kHz (-3dB) Phase Error 3ş or less from DC ~ 50kHz OUTPUT SIGNAL Trigger Signal Output Voltage : approx. 25mV/DIV into 50Ł[ Frekvenční odezva: DC ~ 10MHz Calibrator Output 1kHz Squarewave, 2Vpp+2% CURSOR READOUT FUNCTION Cursor Measurement Function ŁGVˇAŁGV%ˇAŁGVdBˇAŁGTˇA1/ŁGTˇAŁGT%ˇAŁGŁc Cursor Resolution 1 / 100 DIV Effective Cursor Range Vertical : + 3DIV ; Horizontal : + 4DIV Panel Setting Display Vertical : V/DIV(CH1,CH2), UNCAL, ALT/CHOP/ADD, INV, probe factor, AC/DC/GND Horizontální : S / DIV(MTB,DTB), UNCAL, x 10MAG, doba zpoždění, HO Spouštění : zdroj, vazba, náběh, hladina, TV-V, TV-H Jiné: X-Y, zámek, uložit/vyvolat MEM 0-9 AUTOMATICKÉ MĚŘÍCÍ FUNKCE (GOS-6103C) Parameter Function FREQ, PERIOD, +WIDTH, +DUTY ( + or - polarity selected by trigger slope) Max. zobrazených sifer: 6-cifer, desítkový Frekvenční rozsah: 50Hz ~ 100MHz Přesnost: 1kHz ~ 100MHz : +0.01%ˇF50Hz ~ 1kHz : +0.05% Přesnost měření >2 div (na výběr zdroje měření mezi CH1 a CH2 jako zdroj synchronizace) SPECIFICKÉ FUNKCE ČAS/DIV poskytuje automatický rozsah Panel Setting uložit a vyvolat 10 nastavení Panel Setups Lock Provided Napájení: AC 100V / 120V / 230V + 10%, 50 / 60Hz PŘÍSLUŠENSTVÍ Napájecí kabel x1, Návod k obsluze x1, Sondy (10:1/1:1)x2 ROZMĚRY & VÁHA 310(Š) x 150(V) x 455(H) mm, přibl. 9kg
|
