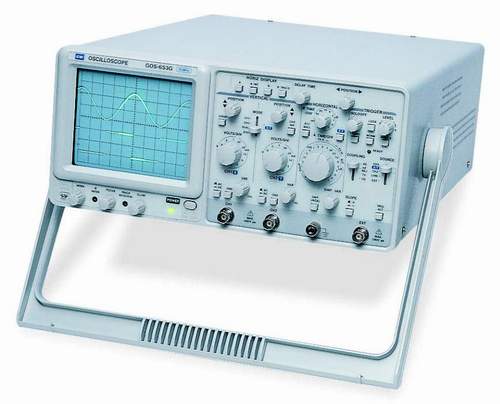

* 20MHz osciloskop
* 20 MHz, Dual Channel
* Vysoká citlivost 1mV / DIV
* TV synchronizace
* Z osy vstup
* ALT spouštění funkcí
* CH1 výstup
* CRT
* Typ 6-palec obdélníkový typ s vnitřním rastru 8 x 10 DIV
* (1 DIV = 1 cm)
*
* Z - osa vstup vstupní impedance: cca. 47k©
* Citlivost: Nad 5Vp-p
* Šířka pásma: DC ~ 2MHz
* VERTIKÁLNÍ SYSTÉM
* Citlivost 5mV ~ 5V/DIV +3%, x 5MAG +5%
* Šířka pásma DC (AC 10Hz) ~ 20MHz (-3dB)
* DC (AC 10Hz) ~ 7 MHz (-3dB) x 5MAG
* 17.5nS náběhu (50ns na x 5MAG)
* Vstupní impedance ca. 1 M
* Vstupní vazba AC, DC, GND
* Vertikální režim CH1, CH2, DUAL (ALT / CHOP), ADD, CH2 INV
* HORIZONTÁLNÍ SYSTÉM
* Doba rozmítání 0.2ĽS ~ 0.5S/DIV +3%;
* 100ns ~ 50mS/DIV +5% (x 10MAG);
* 20ns ~ 50nS/DIV: nekalibrované
* TRIGGER
* Trigger Mode AUTO, NORM, TV-V, TV-H
* Trigger Source CH1, CH2, ALT, LINE, EXT
* Trigger Spojovací AC
* Trigger Slope "+" nebo "-"
* X - Y PROVOZ
* Citlivost 5mV ~ 5V / DIV +4%
* X-osa Šířka pásma DC ~ 500kHz
* Chyba fáze 3 ° nebo méně od DC ~ 50 kHz
* VÝSTUPNÍ SIGNÁL
* Spouštěcí signál výstupní napětí: cca. 20mV/DIV do 50©
* Kalibrátor 1 kHz Výstupní obdélníkový, 2Vpp +2%
* Napájení 115V/230V + 10%, 50/60 Hz
* PŘÍSLUŠENSTVÍ Napájecí kabel x 1;
* Návod k obsluze x 1;
* Sondy (10:01 / 01:01) x 2
* Rozměry a hmotnost 310 (š) x 150 (H) x 455 (D) mm, cca. 8 kg
