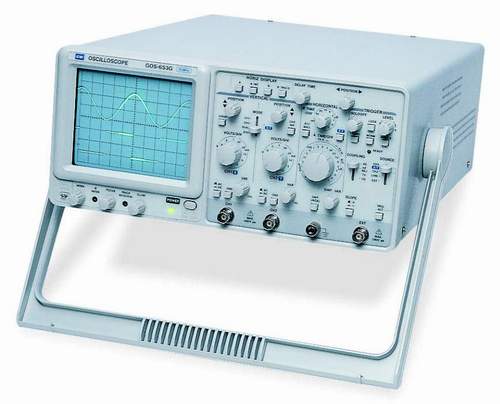

GOS-653G Osciloskop 50MHz se zpožďěním průběhu

Charakteristika:
1. 50 MHz, dojkanálový
2. Zpožděný přeběh
3. Vestavěná zpožďovací linka
4. TV Synchronizace
5. Vsutp osy Z
6. ALT spouštěcí funkce
7. Zadržovací funkce
8. Trigger level lock function
9. CH1 výstup
Charakteristika:
CRT
Typ 6-palcový obdelníkový s vnitřním rastrem;
0%, 10%, 90% a 100% ukazatele. 8 x 10 DIV (1 DIV=1 cm)
Luminofor P31
Urychlující potenciál 12 kV
Plynulé nastavení osvětlení
Vstupní impedance vstupu osy Z : přibližně. 5kŁ[
Citlivost: přes 3Vp-p
Šířka pásma : DC ~ 5MHz
VERTIKÁLNÍ SYSTÉM
Citlivost 5mV ~ 5V/DIV +3%, 1mV ~ 2mV/DIV +5%
Šířka pásma DC ~ 50MHz
DC ~ 15MHz at 1mV ~ 2mV/DIV
Doba náběhu 7nS (23.3nS at 1mV ~ 2mV/DIV)
Signal Delay Leading edge can be monitored
Vstupní impedance přibližně. 1MŁ[
Vstupní vazba AC, DC, GND
Vertical Mode CH1, CH2, DUAL, CH2 INV, ADD.(Dual automatic switching ALT and CHOP)
HORIZONTAL SYSTEM
A (main) Sweep Time 0.1ŁgS ~ 0.5S / DIV+3%,
100nS ~ 50mS / DIV+5% (x 10MAG),
10nS ~ 50nS/DIV+8% (x 10MAG)
B (delay) Sweep Time 0.1ŁgS ~ 0.5mS / DIV+3%,
100nS ~ 50ŁgS / DIV+5%(x 10MAG),
10nS ~ 50nS / DIV+8% (x 10MAG)
doba zpoždění 1ŁgS ~ 5mS, +5%
doba zpoždění chvění je lepší než 1:10000
SPOUŠTĚNÍ
Spouštěcí režimy AUTO, NORM, SINGLE
Spouštěcí zdroje CH1, CH2, ALT, LINE, EXT
Spouštěcí vazba AC, DC, HR, REJ, TV
Spouštěcí sklon "+" nebo "-"
X-Y OPERACE
Citlivost 5mV ~ 5V / DIV+ 4%
Šířka pásma osy X DC ~ 2MHz
Phase Error 3o or less from DC ~ 100kHz
VÝSTUPNÍ SIGNÁL
Spouštěcí signál výstupního napětí : approx. 50mV / DIV into 50Ł[
Calibrator Output 1kHz Squarewave, 2Vpp+2%
Napájení: AC 100V / 120V / 220V / 230V + 10%, 50 / 60Hz
Příslušenství: Napájecí kabel x 1; Příručka x 1; Sondy (10:1/1:1) x 2
ROZMĚRY A VÁHA 310(Š) x 150(V) x 455(H) mm, přibližně 8.2kg
Certifikát: CE
