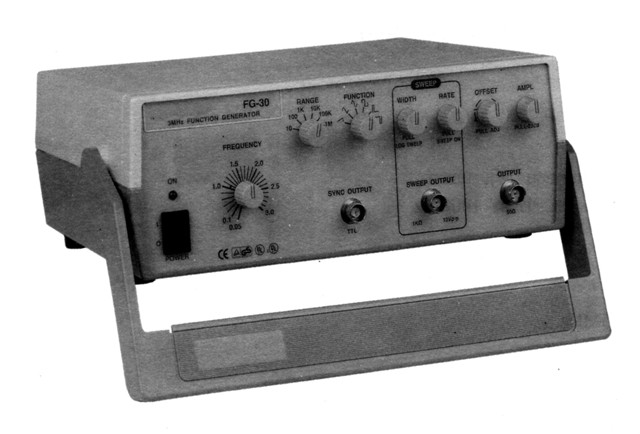

FG-30 je víceúčelový, vysoce spolehlivý a levný funkční generátor s rozmítáním do 3 MHz. Je robustní a snadno použitelný. Také poskytuje mnoho výhodných funkčních vlastností, které z něj činí ideální přístroj pro elektroniku, vzdělávání, výrobu a pro výzkumné a vývojové laboratoře.
1. VŠEOBECNÉ SPECIFIKACE:
Kmitočet: 0,5 Hz ~ 3 MHz v 6 krocích ovládaných otočným přepínačem.
Průběh výstupního signálu: Sinus, obdélník, trojúhelník, pila, kladný impulz a záporný impulz - celkem 6 průběhů.
Stabilita: 0,1 % - 15 minut po zapnutí napájení
0,2 % - 24 hodin po zapnutí napájení
Stejnosměrný ofset: Plynulé nastavení, 10 V ve stavu bez zátěže nebo 5 v při zátěži 50 ©.
Provozní meze: 0 °C ~ 40 °C, relativní vlhkost 10 ~ 80 %
Skladovací prostředí: -20 °C ~ 70 °C, relativní vlhkost 0 ~ 90 %
Napájecí zdroj: 115 V stř. (± 10 %), 50/60 Hz, POJISTKA: 600 mA
230 V stř. (± 10 %), 50/60 Hz, POJISTKA: 300 mA
Spotřeba: 25 W
Rozměry: 27,5 x 9,0 x 30,0 cm
Váha: 2,5 kg netto
Příslušenství: Síťová šňůra, příručka.
2. PILOVÝ PRŮBĚH:
Kmitočet: 0,5 Hz ~ 2,5 MHz
Symetrie: 80 % (náběžná hrana) až 20 % (sestupná hrana), < 5 %, 1 Hz ~ 100 kHz
Linearita náběžné hrany: < 2 %, 1 Hz - 100 kHz
3
3. TROJÚHELNÍKOVÝ PRŮBĚH:
Kmitočet: 0,5 Hz ~ 3 MHz
Symetrie: 50 % (náběžná hrana) až 50 % (sestupná hrana), < 2 %, 1 Hz ~ 100 kHz
Linearita: < 1 %, 1 Hz ~ 100 kHz
4. SINUSOVÝ PRŮBĚH:
Kmitočet: 0,5 Hz ~ 3 MHz
Zkreslení: < 2 %, 1 Hz ~ 100 kHz
Harmonický poměr: < 30 dB, 100 kHz ~ 3 MHz
Kmitočtová odezva: < 0,1 dB do 100 kHz
< 1 dB 100 kHz až 3 MHz
5. PRAVOÚHLÝ PRŮBĚH:
Kmitočet: 0,5 Hz ~ 3 MHz
Symetrie: 50 % (kladná polovina) až 50 % (záporná polovina), < 2 %, 1 Hz ~ 100 kHz
Doba náběhu: < 60 ns
6. KLADNÝ IMPULZ:
Kmitočet: 0,5 Hz ~ 2,5 MHz
Šířka: 0,4 s ~ 100 ns, plynulé nastavení
Symetrie: 20 % až 80 %, < 5 %, 1 Hz ~ 100 kHz
Doba náběhu: < 60 ns
7. ZÁPORNÝ IMPULZ:
Kmitočet: 0,5 Hz ~ 2,5 MHz
Šířka: 0,4 s ~ 100 ns
Symetrie: 80 % až 20 %, < 5 %, 1 Hz ~ 100 kHz
Doba doběhu: < 60 ns
8. HLAVNÍ VÝSTUP:
Výstupní impedance: 50 ©, přesnost < 2 %
Max. výstup: 20 Vš-š (bez zátěže), ± 1 V
10 Vš-š (zátěž 50 ©), ± 0,5 V
Min. výstup: 0,1 Vš-š (bez zátěže) a 0,05 V (zátěž 50 ©)
Regulátor úrovně: Jeden přepínač -20 dB, přesnost < 2 %
9. SYNCHRONNÍ VÝSTUP:
Výstupní impedance: 50 ©, přesnost < 2 %
Výstupní úroveň: Úroveň TTL, pevná amplituda > 3 V
Výstupní větvení: > 20
Doba náběhu: < 30 ns
10. VSTUP VCF:
Vstupní úroveň: 0 ~ 10 V
Vstupní kmitočet: ss ~ 1 kHz
Změna vstupního kmitočtu: 1:1 až 1:1000
11. SYNCHRONNÍ ROZMÍTACÍ VÝSTUP:
Výstupní impedance: 1 kHz, < 20 %
Průběh výstupního signálu: Lineární nebo logaritmický pilový rozmítací průběh
Výstupní amplituda: 10 Vš-š (bez zátěže) nebo 5 Vš-š (zátěž 1 k©)
Výstupní kmitočet: Plynulé nastavení v rozsahu 0,2 Hz ~ 100 Hz
12. ROZMÍTACÍ GENERÁTOR:
Způsob rozmítání: Přepínatelný mezi lineárním a logaritmickým
Rychlost rozmítání: 5 s ~ 10 ms, plynulé nastavení
Šířka rozmítání: 1:1 ~ 1:100
