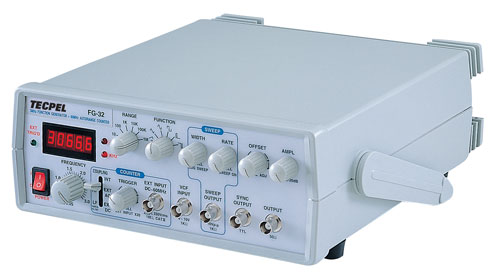

FG-32 je komfortní funkční generátor kombinovaný s 5-místným čítačem s vysokým rozlišením do 60 MHz. Je robustní, snadno použitelný, má vynikající rozptýlení tepla a vysokou stabilitu. FG-32 je přístrojem typu 4 v 1 a tyto 4 druhy elektronických přístrojů jsou popsány dále.
VŠEOBECNÉ SPECIFIKACE:
Generátor
Kmitočet: 0,5 Hz ~ 3 MHz s 5-místným LED displejem, max. rozlišení 0,001 Hz v 6 krocích.
Průběh výstupního signálu: Sinus, obdélník, trojúhelník, pila, kladný impulz a záporný impulz - celkem 6 signálových průběhů.
Stabilita: 0,1 % - 15 minut po zapnutí napájení
0,2 % - 24 hodin po zapnutí napájení
Čítač
Displej: 5 míst, červené číslice LED o výšce 0,36"
Max. rozlišení: 0,001 Hz
Zobrazovací jednotka: Hz/kHz automaticky řízena CPU
Společné specifikace
Provozní meze: 0 °C ~ 40 °C, relativní vlhkost 10 ~ 80 %
Skladovací prostředí: -20 °C ~ 70 °C, relativní vlhkost 0 ~ 90 %
Spotřeba: 25 W
Napájecí zdroj: 115 V stř. (± 10 %), 50/60 Hz, POJISTKA: 600 mA
230 V stř. (± 10 %), 50/60 Hz, POJISTKA: 300 mA
Větrání: Ventilátor 12 V ss/100 mA
Rozměry: 275 x 90 x 300 mm
Váha: 2,5 kg netto
Příslušenství: Síťová šňůra, příručka.
PILOVÝ PRŮBĚH:
Kmitočet: 0,5 Hz ~ 2,5 MHz, 5-místný LED displej, max. rozlišení 0,001 Hz, 6 kroků (rozsahů) volitelných otočným přepínačem.
Symetrie: 80 % (náběžná hrana) až 20 % (sestupná hrana), < 5 %, 1 Hz ~ 100 kHz
Linearita náběžné hrany: < 2 %, 1 Hz - 100 kHz
TROJÚHELNÍKOVÝ PRŮBĚH:
Kmitočet: 0,5 Hz ~ 3 MHz, 5-místný LED displej, max. rozlišení 0,001 Hz
Symetrie: 50 % (náběžná hrana) až 50 % (sestupná hrana), < 2 %, 1 Hz ~ 100 kHz
SINUSOVÝ PRŮBĚH:
Kmitočet: 0,5 Hz ~ 3 MHz, 5-místný LED displej, max. rozlišení 0,001 Hz
Zkreslení: < 2 %, 1 Hz ~ 100 kHz
Harmonický poměr: < 30 dB, 100 kHz ~ 3 MHz
Kmitočtová odezva: < 0,1 dB do 100 kHz
< 1 dB 100 kHz až 3 MHz
PRAVOÚHLÝ PRŮBĚH:
Kmitočet: 0,5 Hz ~ 3 MHz, 5-místný LED displej, max. rozlišení 0,001 Hz
Symetrie: 50 % (kladná polovina) až 50 % (záporná polovina), < 2 %, 1 Hz ~ 100 kHz
Doba náběhu: < 60 ns
KLADNÝ IMPULZ:
Kmitočet: 0,5 Hz ~ 2,5 MHz, 5-místný LED displej
Šířka: 0,4 s ~ 100 ns, plynulé nastavení
Symetrie: 20 % až 80 %, < 5 %, 1 Hz ~ 100 kHz
Doba náběhu: < 60 ns
ZÁPORNÝ IMPULZ:
Kmitočet: 0,5 Hz ~ 2,5 MHz, 5-místný LED displej, max. rozlišení 0,001 Hz
Šířka: 0,4 s ~ 100 ns
Symetrie: 80 % až 20 %, < 5 %, 1 Hz ~ 100 kHz
Doba doběhu: < 60 ns
HLAVNÍ VÝSTUP:
Výstupní impedance: 50 ©, přesnost < 2 %
Max. výstup: 20 Vš-š (bez zátěže), ± 1 V
10 Vš-š (zátěž 50 ©), ± 0,5 V
Min. výstup: 0,1 Vš-š (bez zátěže) nebo 0,05 V (zátěž 50 ©)
Regulátor úrovně: Jeden přepínač -20 dB, přesnost < 2 %
SYNCHRONNÍ VÝSTUP:
Výstupní impedance: 50 ©, přesnost < 2 %
Výstupní úroveň: Úroveň TTL, pevná amplituda > 3 Vš-š
Výstupní větvení: > 20
Dobanáběhu:<30ns
VSTUP VCF:
Vstupní úroveň: 0 ~ 10 V
Vstupní kmitočet: ss ~ 1 kHz
Změna vstupního kmitočtu: 1:1 až 1:1000
SYNCHRONNÍ ROZMÍTACÍ VÝSTUP:
Výstupní impedance: 1 kHz, < 2 %
Průběh výstupního signálu: Lineární nebo logaritmický pilový rozmítací průběh
Výstupní amplituda: 10 Vš-š (bez zátěže) nebo 5 Vš-š (zátěž 1 k©)
Výstupní kmitočet: Plynulé nastavení v rozsahu 0,2 Hz ~ 100 Hz
ROZMÍTACÍ GENERÁTOR:
Způsob rozmítání: Přepínatelný mezi lineárním a logaritmickým
Rychlost rozmítání: 5 s ~ 10 ms, plynulé nastavení
Šířka rozmítání: 1:1 ~ 1:100
ČÍTAČ:
Displej: 5 míst, číslice LED červené barvy o výšce 0,36"
Max. rozlišení: 0,001 Hz
Zobrazovací jednotka: Hz/kHz, automatická volba rozsahu
Časová základna: 20 MHz
Teplotní koeficient: < 10 ppm
Přesnost: < 0,002 %
Napájení: +5 V, 160 mA
Vnitřní čítač:
Rozsah: Automatická volba rozsahu se 4 rozlišeními 0,001 Hz / 0,01 Hz / 0,001 kHz / 0,01 kHz, automaticky řízeno CPU
Displej: 0,500 Hz ~ 3 000,0 kHz, automatická volba rozsahu z CPU
Doba hradlování: Proměnná, 0,25 s ~ 2 s, automatické nastavení
Min. zobrazená místa: 4 digity
Externí čítač:
Max. vstupní napětí: < 250 V ef.
Vstupní impedance: 1 M©, < 2 %
Vstupní kmitočet: 0,2 Hz ~ 60 MHz
Zeslabovač: Útlumový prvek *20 (-26 dB)
Vazba: Střídavá (VF) - pro kmitočet > 100 kHz
Stejnosměrná (NF) - s filtrem 100 kHz, pro kmitočet < 100 kHz
Rozsah: Stejný jako u vnitřního čítače
Min. zobrazená místa: 4 digity
Doba hradlování: Proměnná, 0,25 s ~ 2 s, automatické nastavení, závisí na vstupním kmitočtu
Citlivost: < 30 mV ef. (1 MHz)
