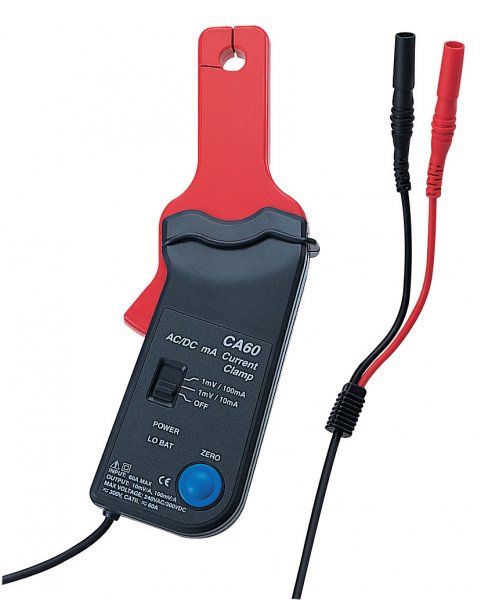

SPECIFIKACE
VŠEOBECNÁ
Aplikovatelná velikost vodiče: max. 9 mm
Indikace vybité baterie: červená dioda LED
Provozní teplota: 0 °C až 50 °C, relativní vlhkost 70 %
Skladovací teplota: -20 °C až +70 °C, relativní vlhkost 80 %
Typ baterie: 9 V ss, NEDA 1604, 6F22, 006P
Životnost baterie: typicky 100 hodin s alkalickou baterií
Váha: typicky 290 g
Rozměry (mm): 195 (výška) x 70 (šířka) x 33 (hloubka)
Výstup: spirálový kabel s rovnými izolovanými banánky
ELEKTRICKÁ (při 23 ± 5 °C, relativní vlhkost max. 70 %)
Využitelný měřící rozsah
1 mV/10 mA: 10 mA až 2 A ss nebo stř. ef. pro rozsah multimetru 200 mV.
1 mV/100 mA: 100 mA až 20 A ss nebo stř. ef. pro rozsah multimetru 200 mV.
20 A až 60 A ss nebo stř. ef. pro rozsah multimetru 2 V
PŘESNOST
Přesnost systému: Přesnost klešťového adaptéru + přesnost multimetru
Např.: Jestliže měřeným vodičem prochází proud 100 mA nastavte klešťový adaptér na rozsah 1 mV/10 mA, abyste získali výstupní signál 10 mV. Předpokládejte, že přesnost jednotky je 1,5 %, takže toleranční pole by se mělo pohybovat mezi 10,15 mV (maximum) a 9,85 mV (minimum).
Když je jednotka připojena k multimetru, u kterého se na rozsahu 200 mV předpokládá přesnost 0,5 %, bude hodnota zobrazená na multimetru max. 10,20 mV (10,15 mV x (1+0,5 %) = 10,20 mV) a min. 9,80 mV (9,85 mV x (1-0,5 %) = 9,80 mV)
Přesnost klešťového adaptéru
Rozsah stejnosměrného proudu: 1 mV/10 mA
± (1,5 % ± 5 mA) 10 mA až 20 A
Rozsah stejnosměrného proudu: 1 mV/100 mA
± (2 % ± 20 mA) 100 mA až 40 A
± (4 % ± 0,3 A) 40 A až 60 A
Rozsah střídavého proudu: 1 mV/10 mA
± (2 % ± 5 mA) 10 mA až 10 A (40 Hz až 2 kHz)
± (4 % ± 30 mA) 10 mA až 10 A (2 kHz až 10 kHz)
± (6 % ± 30 mA) 10 mA až 10 A (10 kHz až 20 kHz)
± (8 % ± 30 mA) 10 A až 15 A (40 Hz až 20 kHz)
Rozsah střídavého proudu: 1 mV/100 mA
± (2 % ± 30 mA) 100 mA až 40 A (40 Hz až 1 kHz)
± (4 % ± 30 mA) 100 mA až 40 A (1 kHz až 2 kHz)
± (6 % ± 30 mA) 100 mA až 40 A (3 kHz až 5 kHz)
± (8 % ± 0,3 A) 40 A až 60 A (40 Hz až 5 kHz)
Zatěžovací odpor: typicky 10 k©
Teplotní koeficient: 0,1 x (specifikovaná přesnost) na °C (0 °C až 18 °C, 23 °C až 50 °C).
