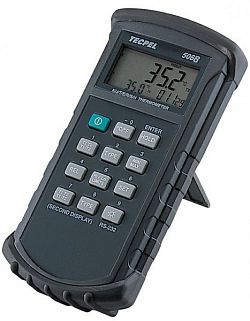

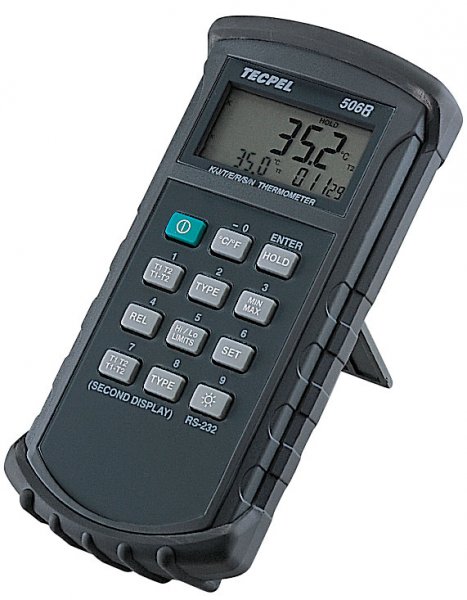

DTM 506B je přenosný digitální teploměr, který měří s externími termočlánky typu K, J, R, S, T, E a N. Tyto termočlánky vyhovují tabulkám referenční teploty/napětí normy ITS 90 N.I.T.S. Teploměr má dva vstupy pro termočlánky, nastavitelný ofset T/C a rozhraní RS-232 pro přenos dat do PC s použitím software a kabelu volitelné výbavy.
VŠEOBECNĚ
Displeje: Hlavní, druhý a třetí. Hlavní a druhý displej jsou 4,5 místné LCD displeje s maximální indikovanou hodnotou 19999. Tyto displeje se používají pro zobrazení hodnoty T1 nebo T2. Třetí displej zobrazuje datum, čas nebo rozdílovou hodnotu T1 a T2. Je-li měřící vstup přetížen, zobrazí se následující "- -.-".
Baterie: Standardní baterie 9 V (NEDA 1604, IEC 6F22, 006P). Je-li použita zinko-uhlíková baterie, je její životnost typicky 100 hodin.
Rozměry: 192 mm (V) x 91 mm (Š) x 52,5 mm (H)
Váha: 365 g
Dodaný vodič: Termočlánkový korálkový vodič (izolace teflonovou páskou) typu "K" o délce 4 stop. Maximální teplota izolace 260 °C (500 °F). Přesnost vodiče ± 2,2 °C nebo ± 0,75 % z naměřené hodnoty (která je větší) od 0 °C do 800 °C.
OKOLNÍ PROSTŘEDÍ
Provozní rozsah parametrů okolního prostředí: 0 °C až 50 °C (32 °F až 122 °F), relativní vlhkost vzduchu < 80 %.
Podmínky skladování: -20 °C až 60 °C (-4 °F až 140 °F), relativní vlhkost vzduchu < 70 %.
Vstupní konektor: Pojme standardní miniaturní termočlánkové konektory (ploché kontakty s roztečí 7,9 mm od středu ke středu).
SPECIFIKACE
ELEKTRICKÁ
Teplotní stupnice: Celsius nebo Fahrenheit
Měřící rozsahy:TYP K (0,1°) -200 °C až 1 372 °C,
-328 °F až 2 501 °F
TYP J (0,1°) -210 °C až 1 200 °C,
-346 °F až 2 192 °F
TYP T (0,1°) -200 °C až 400 °C,
-328 °F až 752 °F
TYP E (0,1°) -210 °C až 1 000 °C,
-346 °F až 1 832 °F
TYP R (1°) 0 °C až 1 767 °C,
32 °F až 3 212 °F
TYP S (1°) 0 °C až 1 767 °C,
32 °F až 3 212 °F
TYP N (0,1°) -50 °C až 1 300 °C
-58 °F až 2 372 °F
*Založeno na teplotní normě ITS-90.
Podle teplotní normy ITS-90.
Přesnost: Typ K/J/E ± (0,05 % MH + 0,3 °C) při -50 °C až 1 370 °C
± (0,05 % MH + 0,7 °C) při -50 °C až -210 °C
± (0,05 % MH + 0,7 °F) při -58 °F až 2 501 °F
± (0,05 % MH + 1,4 °F) při -58 °F až -346 °F
Typ N ± (0,05 % MH + 0,8 °C) při -50 °C až 0 °C
± (0,05 % MH + 0,4 °C) při 0 °C až 1 300 °C
± (0,05 % MH + 1,6 °F) při -58 °F až 32 °F
± (0,05 % MH + 0,8 °F) při 32 °F až 2 372 °F
Typ R/S ± (0,05 % MH + 2 °C) při 0 °C až 1 767 °C
± (0,05 % MH + 4 °F) při 32 °F až 3 212 °F
Teplotní koeficient: 0,1 krát použitelná specifikace přesnosti na °C od 0 °C do 18 °C a od 28 °C do 50 °C (32 °F až 64 °F a 82 °F až 122 °F).
Ochrana vstupu: Maximální vstupní napětí 24 V ss nebo 24 V stř. ef. na libovolné kombinaci vstupních kolíků.
Rychlost měření: 2,5 za vteřinu.
Horní strana:
1. Zdířka napájení (12 V ss)
2. Port RS-232 (optické rozhraní)
3. I/O port mini DIN
4. Zdířky termočlánku T1
5. Zdířky termočlánku T2
